玻璃化轉(zhuǎn)變溫度（Tg）是高分子材料（如橡膠）的重要參數(shù)，表征材料從玻璃態(tài)向高彈態(tài)轉(zhuǎn)變的溫度。該參數(shù)直接影響橡膠的低溫性能、彈性模量和應(yīng)用場(chǎng)景。差示掃描量熱法（DSC）是一種廣泛用于測(cè)定Tg的技術(shù)，通過(guò)測(cè)量材料在加熱或冷卻過(guò)程中的熱流變化，準(zhǔn)確捕捉相變溫度。

　　一、實(shí)驗(yàn)原理　

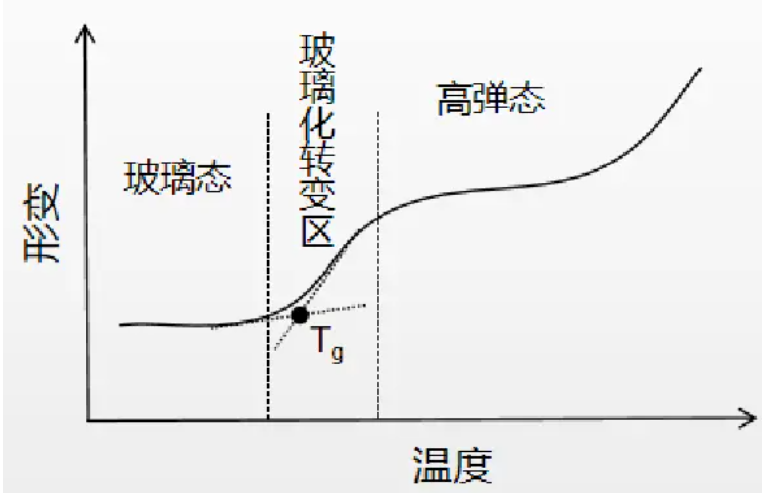

　　差示掃描量熱儀通過(guò)對(duì)比樣品與參比物在程序控溫下的熱流差異，檢測(cè)材料的熱效應(yīng)。當(dāng)橡膠經(jīng)歷玻璃化轉(zhuǎn)變時(shí)，其熱容（Cp）發(fā)生突變，表現(xiàn)為DSC曲線(xiàn)上的臺(tái)階狀基線(xiàn)偏移（圖1）。Tg通常取曲線(xiàn)偏移的中間點(diǎn)或拐點(diǎn)。

　　二、實(shí)驗(yàn)步驟　

　　1、樣品制備　　

　　1.1樣品選擇：取橡膠樣品（5-10 mg），避免雜質(zhì)污染?！　?/p>

　　1.2預(yù)處理：若樣品含增塑劑、填料等，需記錄成分；必要時(shí)進(jìn)行退火處理以消除熱歷史?！?/p>

　　1.3密封裝樣：將樣品置于鋁制坩堝中壓緊密封，參比物使用空坩堝或惰性材料（如氧化鋁）?！　?/p>

　　2、設(shè)備選擇　

　　2.1儀器設(shè)備：DZ-DSC300L差示掃描量熱儀　

　　2.2儀器參數(shù)設(shè)置　

　　溫度范圍：通常設(shè)定為-100℃至50℃（視橡膠類(lèi)型調(diào)整）。

　　升溫速率：推薦10-20℃/min（速率過(guò)快可能導(dǎo)致Tg偏移）?！?/p>

　　氣氛控制：氮?dú)夥諊魉?0-100 mL/min），防止氧化反應(yīng)?！?/p>

　　基線(xiàn)校準(zhǔn)：使用標(biāo)準(zhǔn)物質(zhì)（如銦、錫）校準(zhǔn)儀器?！　?/p>

　　2.3測(cè)試流程　

　　2.3.1 空白基線(xiàn)測(cè)試（空坩堝）。　

　　2.3.2 裝入樣品，運(yùn)行加熱冷卻加熱循環(huán)（消除熱歷史）?！?/p>

　　2.3.3 記錄第二次加熱曲線(xiàn)以分析Tg。

　　2.4測(cè)量參考的標(biāo)準(zhǔn)

　　GB/T 19466.2-2004/IS011357-2:1999塑料 差示掃描量熱法 第2部分：玻璃化轉(zhuǎn)變溫度的測(cè)定　

　　GB/T 29611-2013 生橡膠 玻璃化轉(zhuǎn)變溫度的測(cè)定 差示掃描量熱法

　　三、數(shù)據(jù)分析　

　　Tg判定：在DSC曲線(xiàn)上，玻璃化轉(zhuǎn)變表現(xiàn)為臺(tái)階狀變化。根據(jù)GB/T19466.2-2004/IS011357-2:1999標(biāo)準(zhǔn)，Tg取基線(xiàn)偏移中點(diǎn)的溫度。　

　　軟件處理：利用儀器配套軟件進(jìn)行切線(xiàn)分析，確定起始點(diǎn)、中點(diǎn)和終點(diǎn)。

　　3.1影響測(cè)量結(jié)果的因素　

　　1. 升溫速率：速率過(guò)高可能導(dǎo)致Tg向高溫偏移，建議選擇10℃/min?！　?/p>

　　2. 樣品均勻性：填料或增塑劑分布不均會(huì)導(dǎo)致多重轉(zhuǎn)變峰。　　

　　3. 熱歷史消除：初次加熱需覆蓋材料熔點(diǎn)以上，再冷卻至低溫以消除加工熱歷史?！　?/p>

　　4. 水分干擾：吸水性橡膠需預(yù)先干燥，避免蒸發(fā)吸熱峰掩蓋Tg。

　　3.2 實(shí)際應(yīng)用案例　

　　天然橡膠（NR）：典型Tg約為-70℃至-60℃?！?/p>

　　丁苯橡膠（SBR）：Tg范圍-50℃至-30℃，受苯乙烯含量影響。

　　氟橡膠（FKM）：Tg較高（約-20℃至0℃），需調(diào)整測(cè)試范圍至-50℃~100℃。　

　　差示掃描量熱法測(cè)定橡膠Tg的可靠方法，通過(guò)準(zhǔn)確的測(cè)量，可為橡膠配方設(shè)計(jì)、質(zhì)量控制和低溫性能評(píng)估提供關(guān)鍵數(shù)據(jù)。
